Σπίτι Μητρόπουλου — κάτοψη προς έλεγχο
Από το χειρόγραφο σκαρίφημα · κλίμακα 1:50 · διαστάσεις σε μέτρα · 21/09/2026
Τι σου ζητάω να ελέγξεις
Κάθε νούμερο παρακάτω το διάβασα εγώ από τη φωτογραφία του χειρόγραφου. Δίπλα από κάθε διάσταση γράφω από πού προκύπτει. Αν κάποιο το διάβασα λάθος, εδώ φαίνεται — το σχέδιο και η φωτογραφία είναι δίπλα-δίπλα.1. Το σχέδιο
Κατέβασμα για CAD: katopsi.dxf (layers: WALLS / OPENINGS / DIMENSIONS / TEXT / FURNITURE)

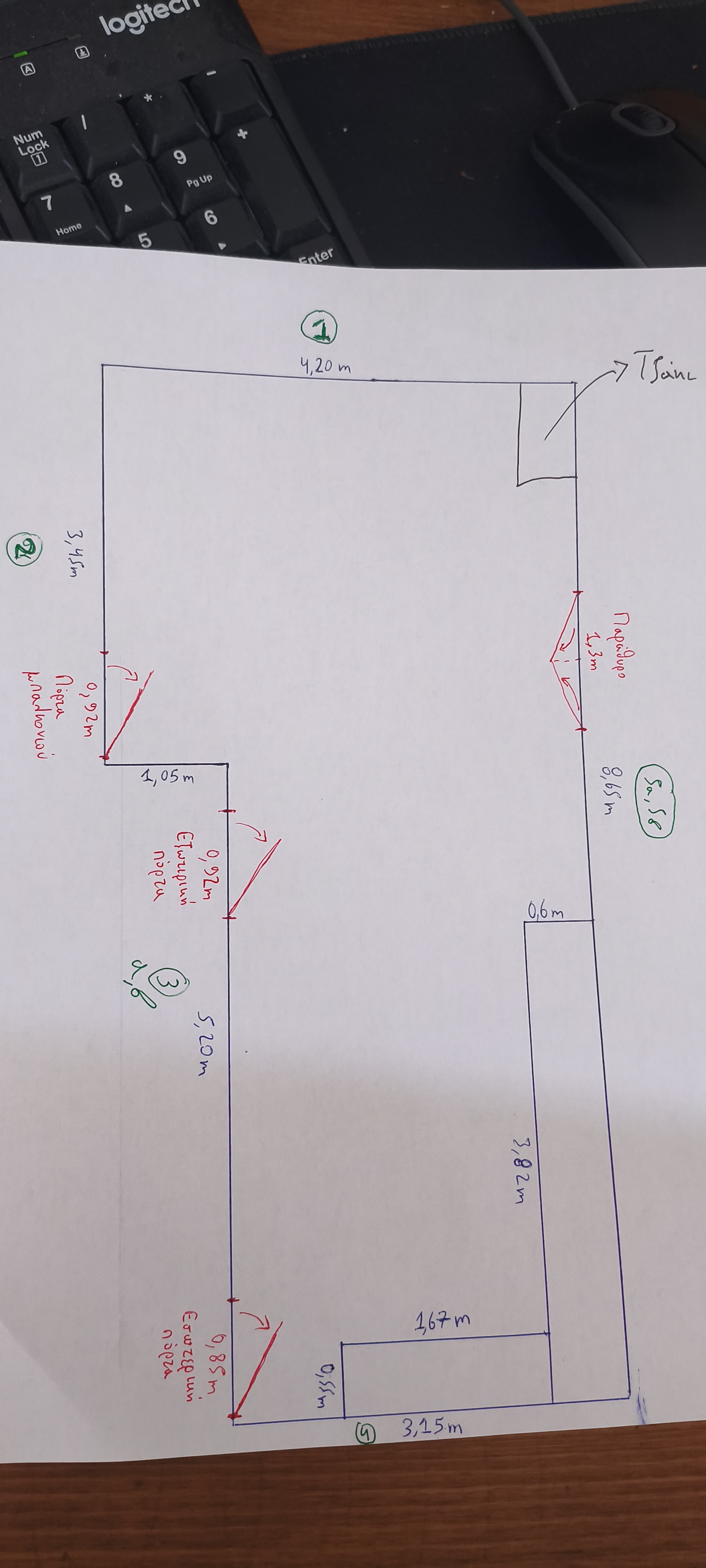

2. Το χειρόγραφο, για σύγκριση

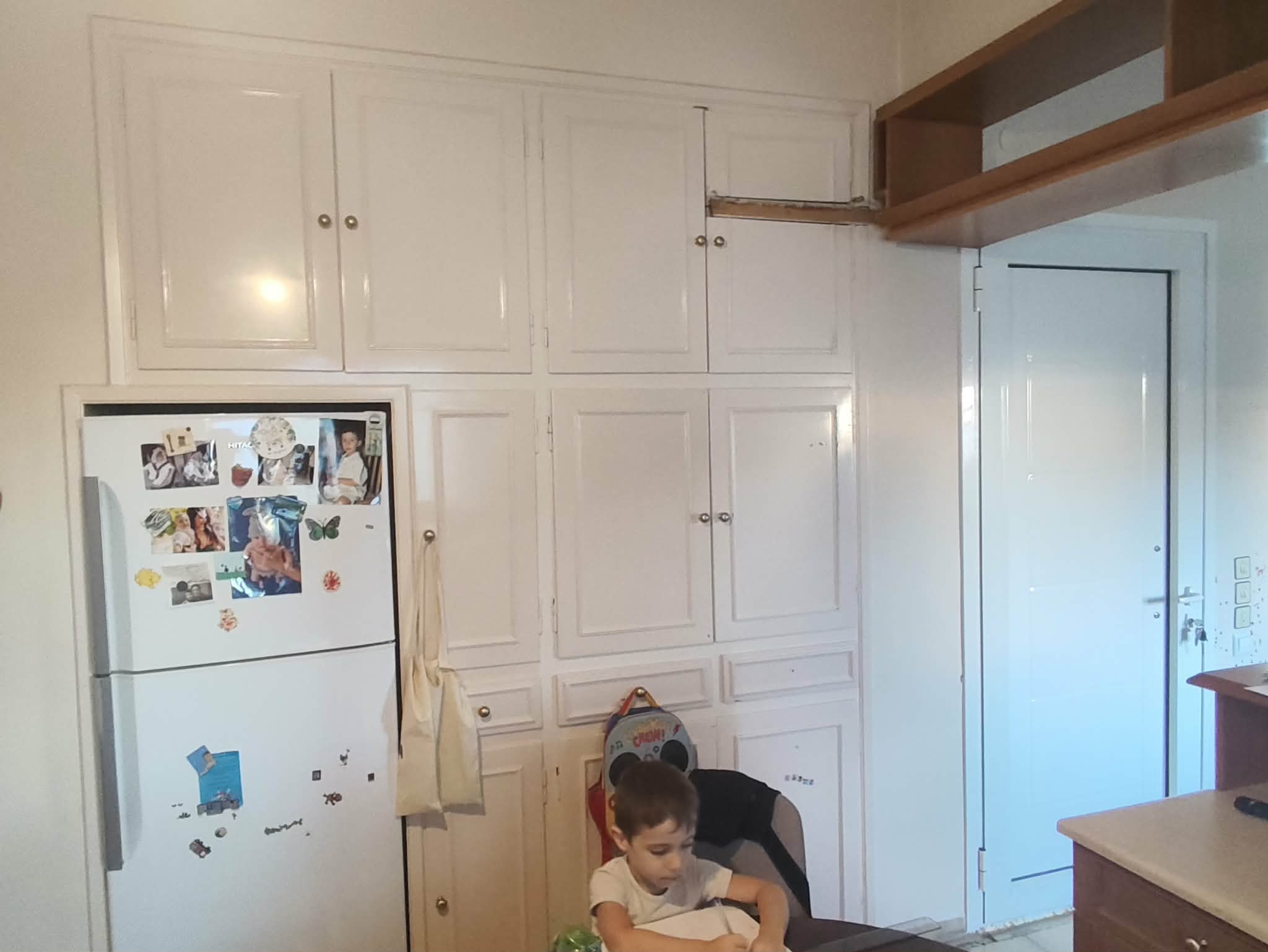

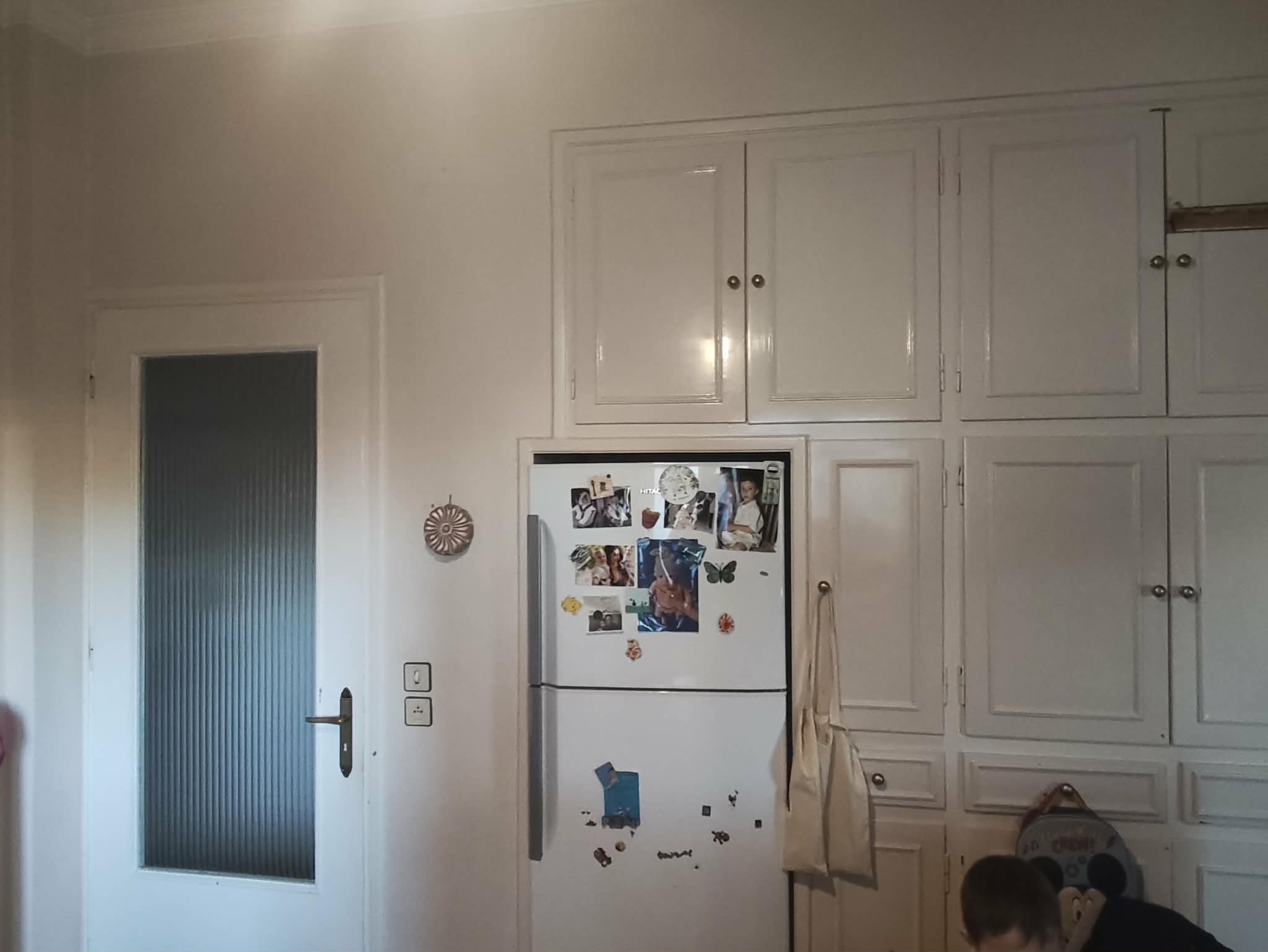

3. Οι φωτογραφίες του χώρου

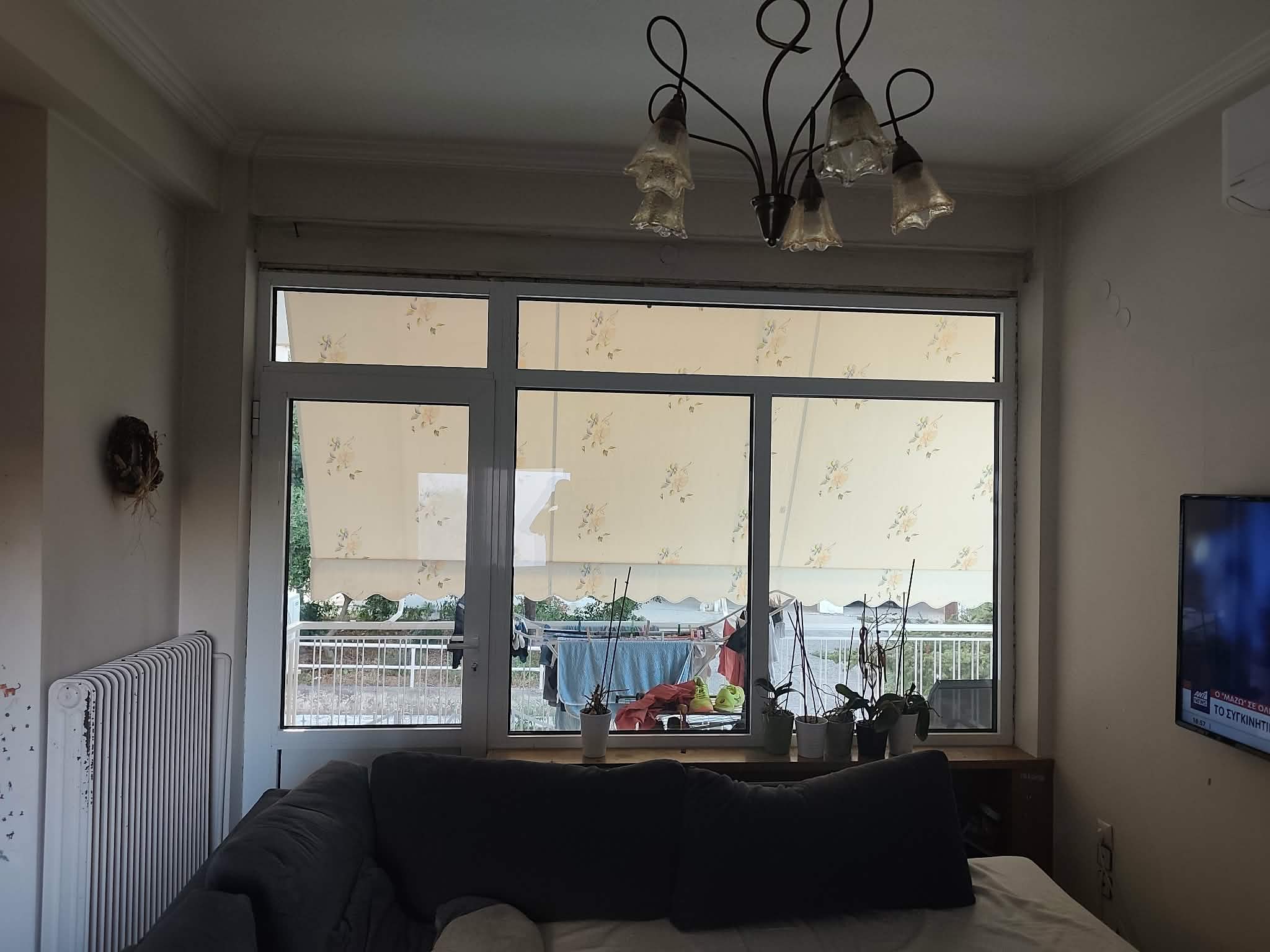

Φωτό 2 — εδώ εντοπίστηκε ήδη λάθος στο σχέδιο
Το κούφωμα είναι πόρτα + σταθερή τζαμαρία + φεγγίτης, ένα ενιαίο άνοιγμα. Το σκαρίφημα δίνει διάσταση μόνο στο φύλλο της πόρτας (0,92) — η τζαμαρία δεν έχει καμία. Στο σχέδιο είναι σχεδιασμένο ως άνοιγμα 0,92, που είναι λάθος. Από αναλογίες στη φωτό το συνολικό κούφωμα βγαίνει περίπου 3 m — εκτίμηση, όχι μέτρηση.
4. Οι διαστάσεις του περιγράμματος
| Σήμανση | Τοίχος | Διάσταση | Από πού |
|---|---|---|---|
| ① | πάνω τοίχος | 4,20 m | γραμμένο στο σκαρίφημα |
| ② | αριστερός, πάνω τμήμα | 3,45 m | γραμμένο στο σκαρίφημα |
| — | εσοχή (ο χώρος στενεύει) | 1,05 m | γραμμένο στο σκαρίφημα |
| ③ | αριστερός, κάτω τμήμα | 5,20 m | γραμμένο στο σκαρίφημα |
| ④ | κάτω τοίχος | 3,15 m | γραμμένο στο σκαρίφημα |
| ⑤ | δεξιός τοίχος | 8,55 m ασυμφωνία | γραμμένο 8,55 — αλλά βγαίνει 8,65 (δες §5) |
| — | πάχος τοίχων | 0,16 m εικασία | το «0,16» δίπλα στο ③ — δική μου ανάγνωση |
5. Ανοίγματα
| Τι | Πλάτος | Πού | Από πού |
|---|---|---|---|
| Πόρτα μπαλκονιού | 0,92 m | αριστερός τοίχος, τέλος του ② (δίπλα στην εσοχή) | γραμμένο |
| Εσωτερική πόρτα | 0,92 m | αριστερός τοίχος, αρχή του ③ | γραμμένο |
| Εσωτερική πόρτα | 0,85 m | αριστερός τοίχος, κάτω άκρο του ③ | γραμμένο |

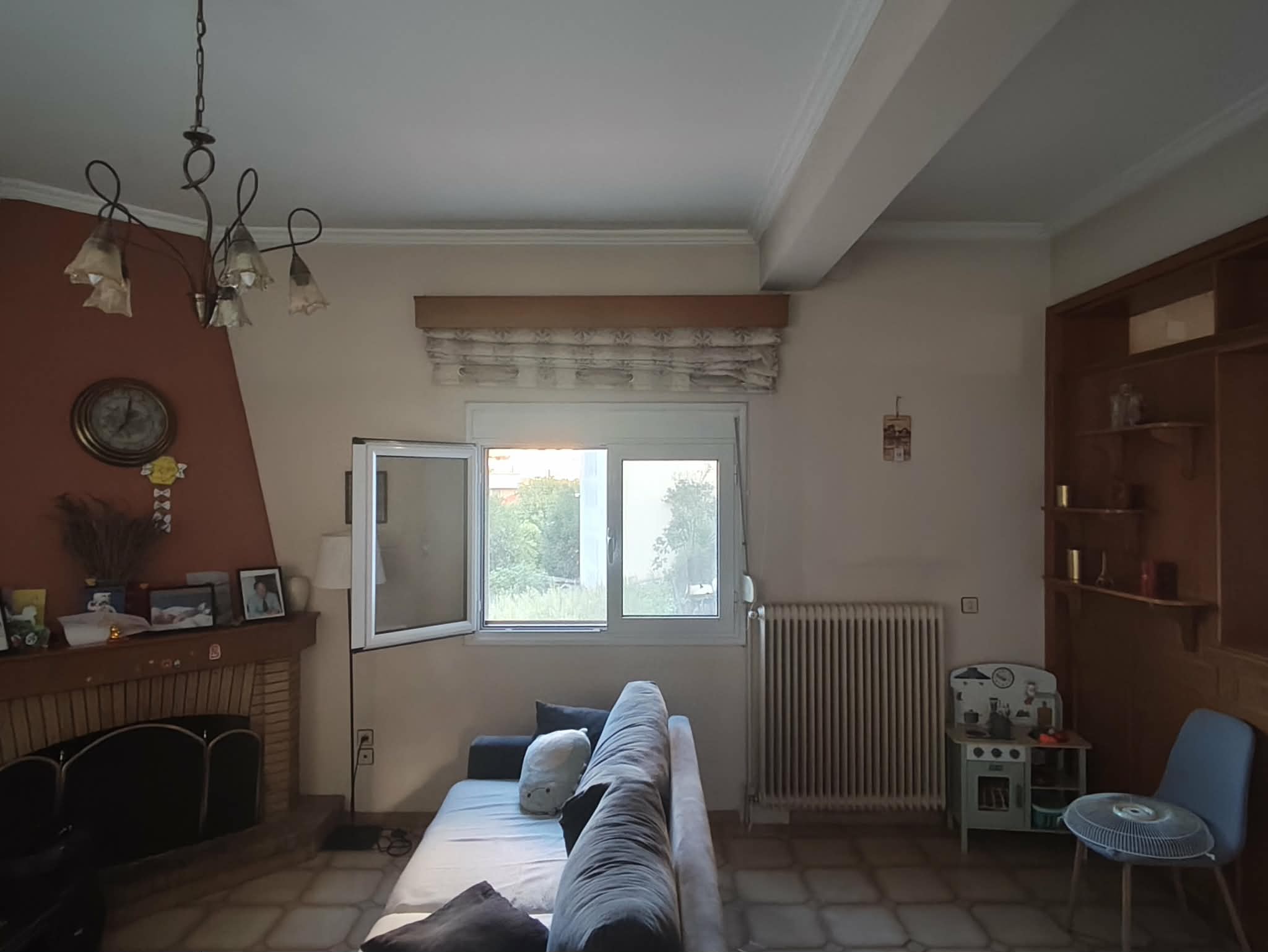

| Παράθυρο | 1,30 m | δεξιός τοίχος, 0,65 m από την πάνω δεξιά γωνία ερμηνεία | το 1,30 και το 0,65 είναι γραμμένα — από πού μετριέται το 0,65 δεν λέγεται |

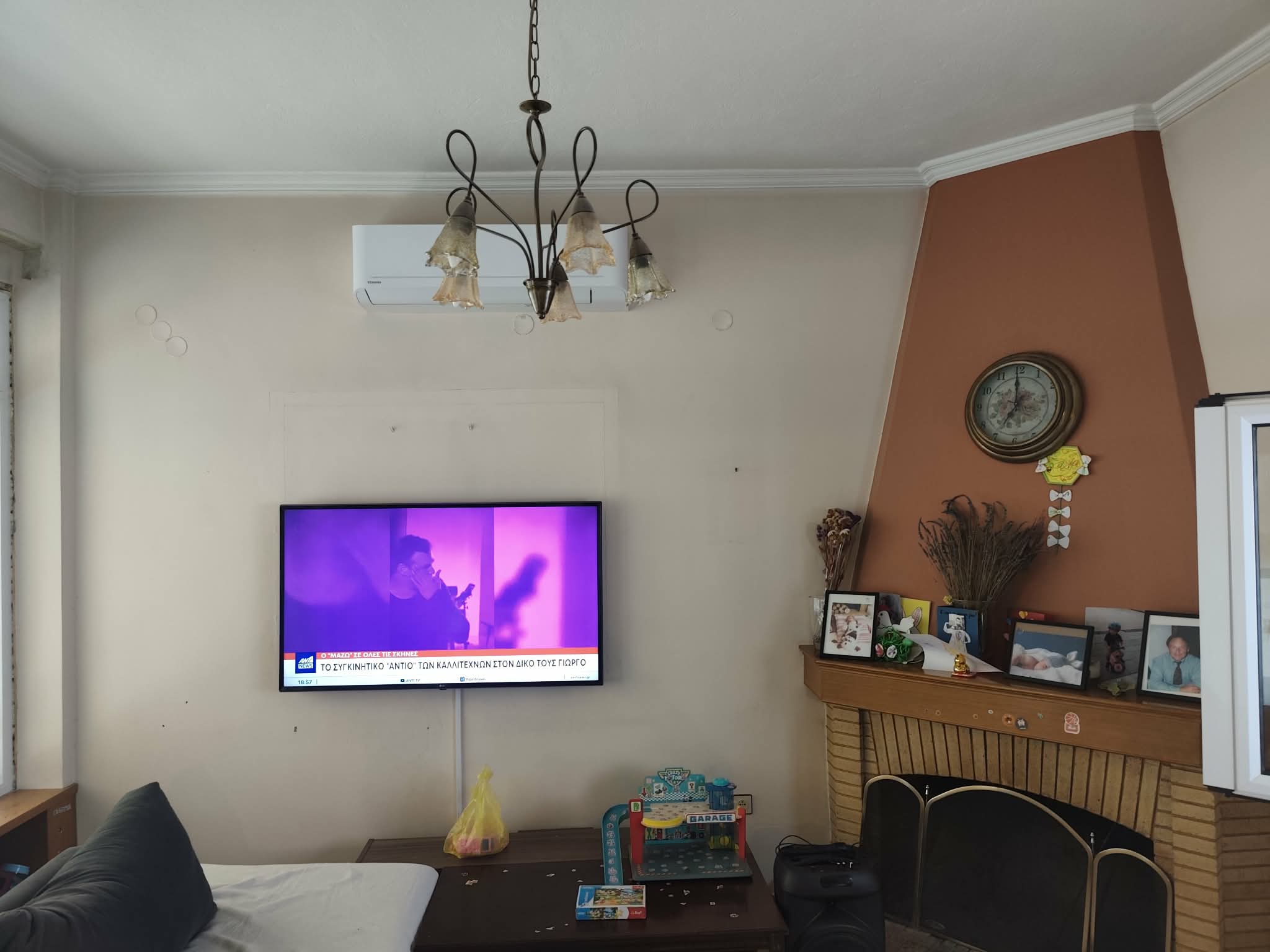

| Τζάκι (γωνιακό κτιστό) | 1,20 × 0,60 ενδεικτικό | πάνω δεξιά γωνία | στο σκαρίφημα υπάρχει μόνο βέλος, καμία διάσταση |
| Φορά ανοίγματος θυρών | προς τα μέσα υπόθεση | και οι τρεις | δεν σημειώνεται πουθενά |
6. Οι έλεγχοι που έκανα πάνω στα ίδια σου τα νούμερα
ΠΕΡΝΑΕΙ Το πλάτος κλείνει ακριβώς: 4,20 − 1,05 = 3,15 — ίδιο με την πλευρά ④. Η εσοχή εξηγείται πλήρως.
ΠΕΡΝΑΕΙ Το πολύγωνο κλείνει: η τελευταία κορυφή πέφτει πάνω στην πρώτη, απόκλιση 0,00 cm.
ΔΕΝ ΚΛΕΙΝΕΙ Το ύψος διαφέρει 10 cm: αριστερά 3,45 + 5,20 = 8,65 m, δεξιά γράφεις 8,55 m. Σχεδίασα την αριστερή πλευρά (8,65) και το σημείωσα πάνω στο σχέδιο. Δεν το στρογγυλοποίησα στα κρυφά.
7. Εμβαδόν
| Τμήμα | Υπολογισμός | Εμβαδόν |
|---|---|---|
| Πάνω (πλατύ) τμήμα | 4,20 × 3,45 | 14,49 m² |
| Κάτω (στενό) τμήμα | 3,15 × 5,20 | 16,38 m² |
| Σύνολο | μικτό εσωτερικό | 30,87 m² |
Αν η δεξιά πλευρά είναι όντως 8,55, το σύνολο πέφτει ~0,3 m² → περίπου 30,6 m².
8. Τι ΔΕΝ σχεδιάστηκε, και γιατί

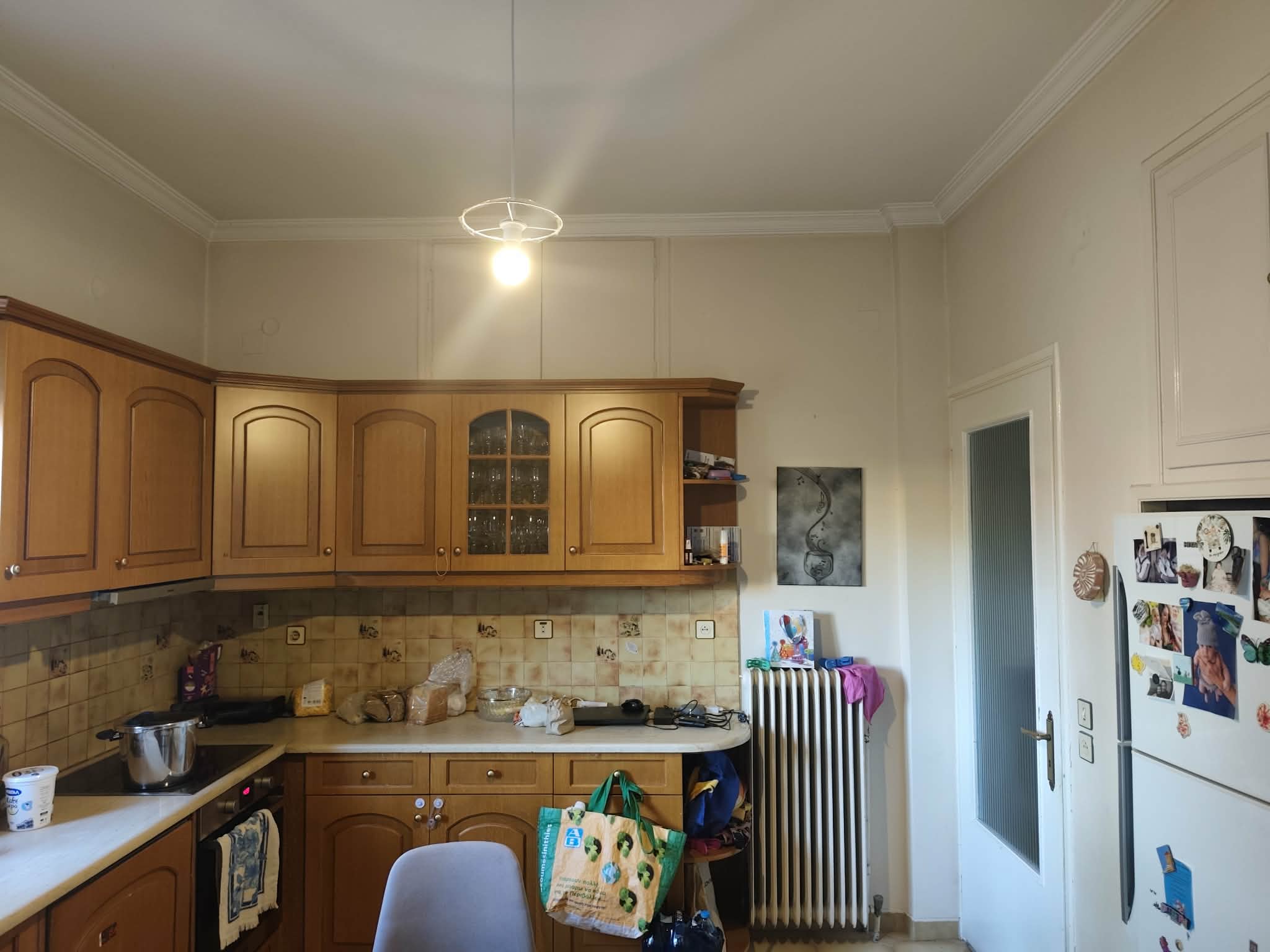

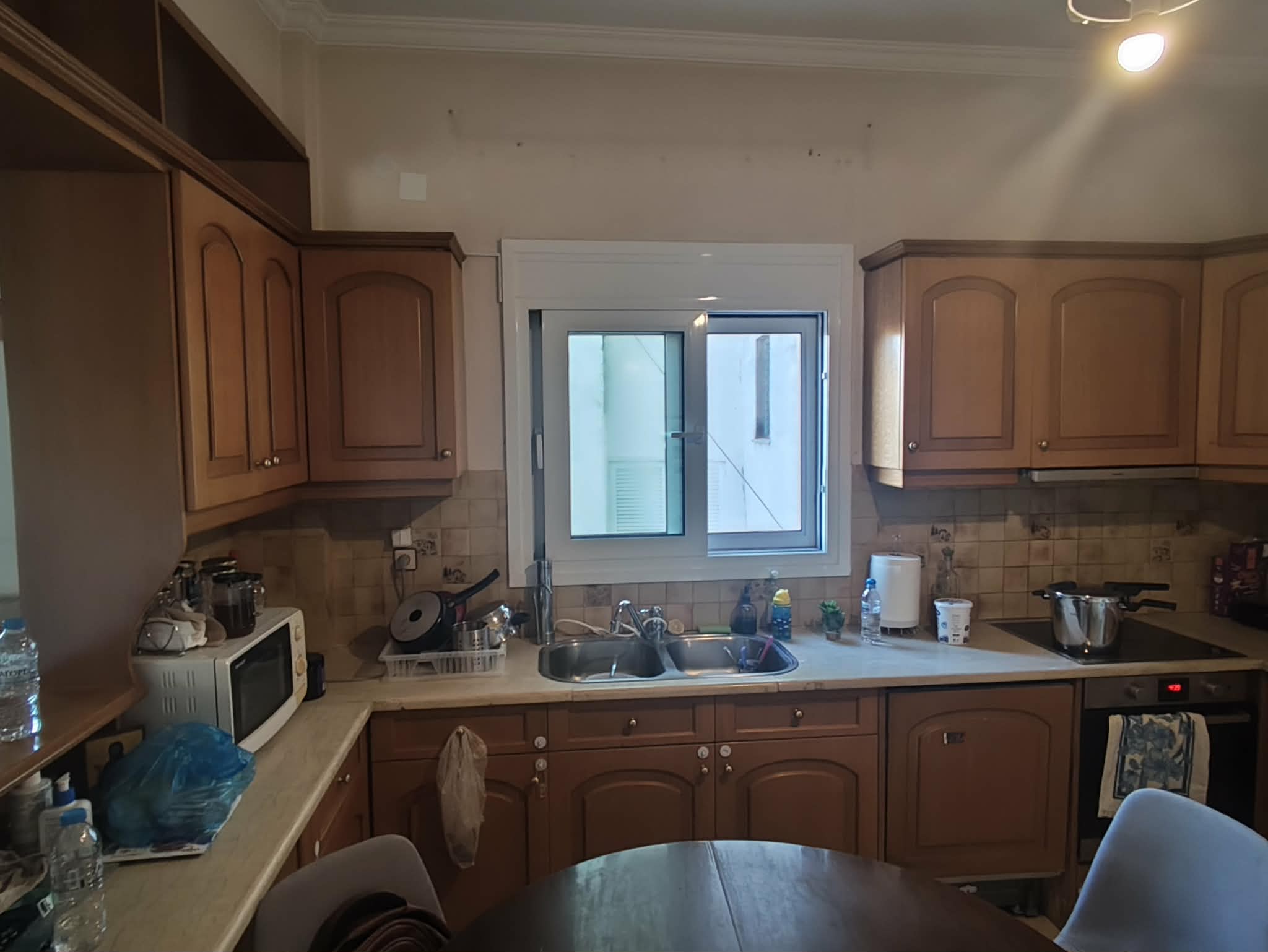

- Οι πάγκοι της κουζίνας (οι μπλε γραμμές 3,82 / 1,67 / πλάτος 0,55–0,60): φαίνονται στις φωτογραφίες ως κουζίνα σε Γ, αλλά το σκαρίφημα δεν λέει σε ποιον τοίχο κάθονται. Δεν τους τοποθέτησα με το μάτι.
- Ο χωρισμός κουζίνας / σαλονιού: οι φωτό δείχνουν καθαρά δύο χώρους, το σκαρίφημα δίνει έναν ενιαίο περίγυρο.
- Ύψος οροφής: πουθενά. Χωρίς αυτό δεν βγαίνει τομή ούτε όγκος.
- Φέροντες τοίχοι, καλοριφέρ, ηλεκτρικός πίνακας, μπάνιο: απόντα από το σκαρίφημα.
9. Οι ερωτήσεις μου
- Η δεξιά πλευρά είναι 8,55 ή 8,65;
- Το 0,65 του παραθύρου μετριέται από την πάνω δεξιά γωνία ή από αλλού;
- Το «0,16» είναι όντως πάχος τοίχου;
- Οι τρεις πόρτες ανοίγουν προς τα μέσα; Από ποια πλευρά ο μεντεσές;
- Σε ποιον τοίχο κάθονται οι πάγκοι της κουζίνας;
- Ύψος οροφής;
